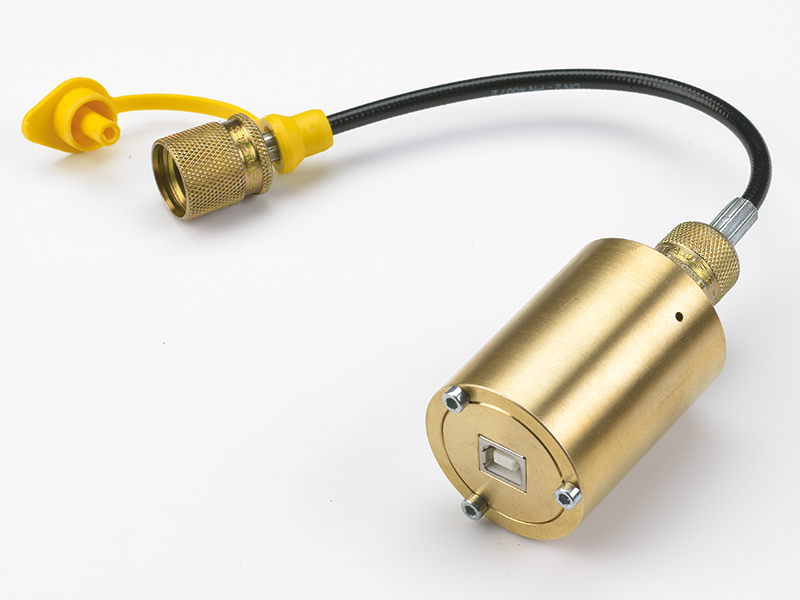

Dank einer speziellen Schnellkupplung kann der Hydrauliksensor HS1 an Hydraulikaggregaten angebracht werden, ohne dass diese vorher drucklos geschaltet werden müssen. Der große Messbereich von 0 bar bis 250 bar garantiert die Einsatzmöglichkeit an fast allen Aggregaten. In die Softwareoberfläche ist eine Manometerfunktion integriert, mit der schnell und einfach der aktuelle Druck und dessen Verhältnis zum statischen Druck bei Nennlast im System angezeigt und überwacht werden kann.

Prüfungen an Hydraulikanlagen:

Mit Hilfe des ELVI Systems können die nach EN und TRA geforderten Prüfungen an hydraulischen Aufzugsanlagen einfach und komfortabel durchgeführt werden. Dabei kommt für die Prüfungen der Ansprechgrenze des Druckbegrenzungsschalters, der Ansprechgrenze des Druckbegrenzungsventils, der Ansprechgrenze des Druckbegrenzungsventils der Handpumpe, die Funktion und Wirksamkeit der Absinkverhinderung, die Funktion des Leitungsbruchventils, die Funktion des Drosselrückschlagventils und der Druckfestigkeit des Hydrauliksensors HS1 zum Einsatz. Für die Prüfung der Wirksamkeit der Rohrbruchsicherung wird der Beschleunigungssensor PS2 eingesetzt, der die auftretenden Verzögerungen sicher auf Zulässigkeit nach EN81-2 bzw. TRA 102 überprüfen kann.

Funktionsweise:

Der Hydrauliksensor HS1 kann Drücke mit hoher Präzision und Abtastrate messen. Die Messwerterfassung geschieht durch einen Silizium-Drucksensor, dessen Ausgangssignal mit Hilfe eines 16 Bit Analog-Digitalwandlers gewandelt wird. Dabei wird der Messbereich des Sensors in 65536 Stufen digitalisiert, eine Stufe entspricht 5 mbar. Die Messwerte werden dem Messsystem über eine USB-Schnittstelle zur Verfügung gestellt.

Anschlüsse:

Der Hydrauliksensor HS1 verfügt über einen USB-B Anschluss. Dieser USB-B Anschluss dient zum Anschließen des Hydrauliksensors HS1 an einen Laptop.

• 1 x Hydrauliksensor HS 1
• 1 x Hydrauliksensor Direktanschluß (Art.Nr. 452150)
• 1 x Hydrauliksensor Messschlauch 200 mm (Art.Nr. 452140)

Zubehör:

• Verschraubung M10 mit Adapter auf G ½ Art.-Nummer: 452100
• Verschraubung M10 Art.-Nummer: 452110
• Verschraubung G1/4 mit Adapter auf M20x Art.-Nummer: 452120
• Verschraubung G1/4 Art.-Nummer: 452130
• Hydrauliksensor – Mess-Schlauch 200 mm M16 Art.-Nummer: 452140
• Hydrauliksensor – Direktanschluss Art.-Nummer: 452150
• Messkupplung HS1 auf G1/4 NPT Art.-Nummer: 452155
• Verschraubung M10 mit Adapter auf G3/4 Art.-Nummer: 452160
